الکتروپمپ سانتریفیوژ استیل 3DPF ابارا

درباره الکتروپمپ سانتریفیوژ استیل 3DPF ابارا

الکتروپمپ سانتریفیوژ استیل 3DPF ابارا که از سری پمپ های افقی می باشد که بدون موتور و با پروانه استیل می باشند. از الکتروپمپ سانتریفیوژ استیل 3DPF ابارا جهت سیستم های شستشو، افزایش فشار آب و در مصارف صنعتی و کشاورزی استفاده می شود. از الکتروپمپ سانتریفیوژ استیل 3DPF ابارا در آب های تمیز قابل استفاده می باشد و همچنین جنس پوسته الکتروپمپ سانتریفیوژ استیل 3DPF ابارا از چدن و پروانه الکتروپمپ سانتریفیوژ استیل 3DPF ابارا از جنس استیل 304 می باشد که در حداکثر دمای 90 درجه سانتیگراد استفاده می شود.

اجزاء الکتروپمپ سانتریفیوژ استیل 3DPF ابارا

پوسته
پروانه
سیل مکانیکی
شفت
واسطه

مزایای الکتروپمپ سانتریفیوژ استیل 3DPF ابارا

حداکثر فشار 10 بار
حداکثر دما بین 5 تا 90 درجه سانتی گراد
موجود با موتور تک فاز و سه فاز
دور موتور می تواند از 1450 یا 2900 کوپل شود بستگی به شرایط دارد.

لیست قیمت پمپ ابارا سری 3DPF	کاتالوگ پمپ ابارا سری 3DPF

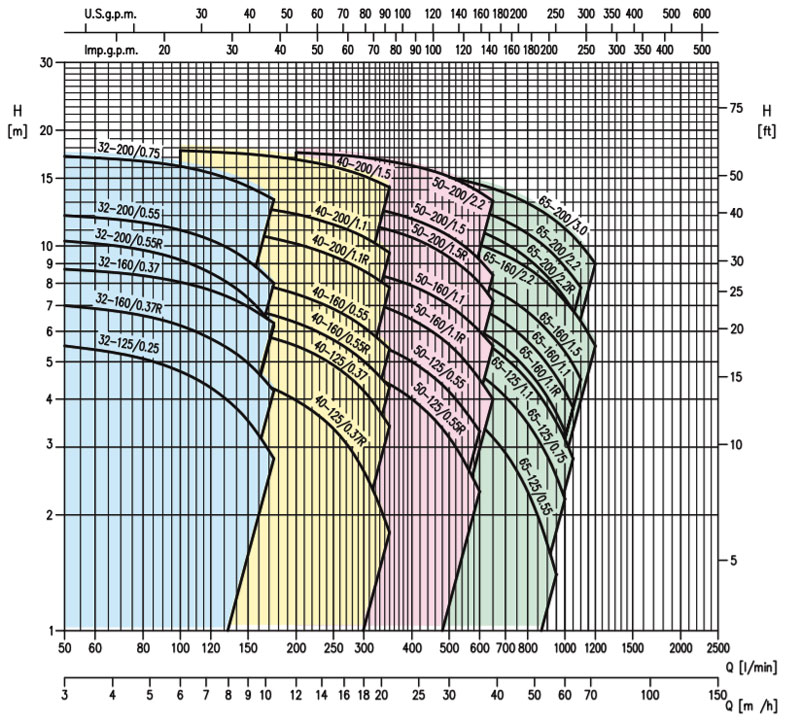

نمودار فنی الکتروپمپ سانتریفیوژ استیل 3DPF ابارا

نمودار کارکرد الکتروپمپ سانتریفیوژ استیل 3DPF ابارا در تصاویر زیر به صورت کامل قایل مشاهده می باشد.

جدول فنی الکتروپمپ سانتریفیوژ استیل 3DPF ابارا

جدول فنی الکتروپمپ سانتریفیوژ استیل 3DPF ابارا در زیر قابل مشاهده می باشد.

جدول پمپ
مشخصات سیال	نوع مایع	آب تمیز
مشخصات سیال	حداکثر دما	-5 تا 90 درجه
حداکثر فشار	10
ساختار	پروانه	سانتریفیوژ بسته
	نوع آببندی	سیل مکانیکی
	یاتاقان	بلبرینگ دو رو بسته
اتصالات لوله	قطر فلنج مکش میلی متر	Flange DN 50.65.80
اتصالات لوله	قطر فلنج رانش میلی متر	Flange DN 32.40.50.65
جنس	پوسته	چدن
	پروانه	استیل 304
	سیل مکانیکی	Ceramic/Carbon/NBR
	شفت	استیل 304
	واسطه	چدن / آلومینیوم

جدول موتور
دور موتور	بسته به شرایط می توان با موتور 1450 یا 2900 کوپل شود
فرکانس	50
فاز	تک فاز / سه فاز

جدول فنی 32
MODEL	P		Q=Flow rate
	[HP]	[KW]	l/min 100	150	200	250	300	333	360	400	450
			m/h 6	9	12	15	18	20	21.6	24	27
			H= Head
الکتروپمپ سانتریفوژ استیل 3D (.)(.) 32 -125/1.1 (M)	1.5	1.1	22.4	21.2	19.3	17.1	14.4	12.5	-	-	-
الکتروپمپ سانتریفوژ استیل 3D (.) 32 -160/1.5 (M)	2	1.5	27.5	25.9	23.7	21.3	18.5	16.4	-	-	-
الکتروپمپ سانتریفوژ استیل 3D (.) 32 -160/2.2 (M)	3	2.2	35.4	34.1	32.2	29.8	27.3	25.5	-	-	-
الکتروپمپ سانتریفوژ استیل 3D (.) 32 -200/3.0 (M)	4	3	43.0	41.0	39.0	36.5	33.0	31.0	-	-	-
الکتروپمپ سانتریفوژ استیل 3D (.) 32 -200/4.5(M)	5.5	4	52.5	51.0	49.0	46.0	43.0	41.0	39.0	-	-
الکتروپمپ سانتریفوژ استیل 3D (.) 32 -200/7.5(M)	10	7.5	67.0	65.0	63.0	61.0	57.0	55.0	53.0	50.0	46.0

جدول فنی 3D 40
MODEL	P		Q=Flow rate
	[HP]	[KW]	l/min 200	250	300	350	400	450	500	600	700
			m/h 12	15	18	21	24	27	30	36	42
			H= Head
الکتروپمپ سانتریفوژ استیل 3D 40-125/1.5 M	2	1.5	18.2	17.6	16.8	15.9	14.8	13.7	12.4	9.6	6.3
الکتروپمپ سانتریفوژ استیل 3D 40-125/2.2 M	3	2.2	24.4	23.9	23.2	22.4	21.4	20.4	19.2	16.5	13.7
الکتروپمپ سانتریفوژ استیل 3D 40-160/3.0	4	3	29.4	28.7	27.8	26.8	25.8	24.8	23.7	21.4	18.7
الکتروپمپ سانتریفوژ استیل 3D 40-160/4.0	5.5	4	37.2	36.5	35.7	34.8	33.8	32.8	31.8	29.5	27.0
الکتروپمپ سانتریفوژ استیل 3D 40-200/5.5	7.5	5.5	44.5	44.0	43.0	42.0	41.0	40.0	39.0	36.3	33.0
الکتروپمپ سانتریفوژ استیل 3D 40-200/7.5	10	7.5	533.5	53.0	52.0	51.5	50.5	49.5	48.5	46.0	43.0
الکتروپمپ سانتریفوژ استیل 3D 40-200/11	15	11	70.0	69.0	68.5	67.5	67.0	66.0	65.0	63.0	60.0

جدول فنی 3D 50
MODEL	P		Q=Flow rate
	[HP]	[KW]	l/min 400	500	600	700	800	900	1000	1100	1200
			m/h 24	30	36	42	48	54	60	66	72
			H= Head
الکتروپمپ سانتریفوژ استیل 3D 50-125/2.2 M	3	2.2	18.0	17.0	15.7	14.2	12.6	10.9	9.0	-	-
الکتروپمپ سانتریفوژ استیل 3D 50-125/3.0	4	3	21.5	20.8	19.8	18.5	17.1	15.5	13.8	12.0	10.0
الکتروپمپ سانتریفوژ استیل 3D 50-125/4.0	5.5	4	25.8	25.3	24.5	23.5	22.2	20.7	19.0	17.2	15.3
الکتروپمپ سانتریفوژ استیل 3D 50-160/5.5	7.5	5.5	32.0	31.5	30.5	29.3	27.9	26.2	24.4	22.4	20.0
الکتروپمپ سانتریفوژ استیل 3D 50-160/7.5	10	7.5	38.0	37.6	36.9	35.8	34.5	32.9	30.9	28.9	26.7
الکتروپمپ سانتریفوژ استیل 3D 50-200/9.2	12.5	9.2	-	49.5	48.0	46.5	44.5	42.5	40.0	37.6	34.4
الکتروپمپ سانتریفوژ استیل 3D 50-200/11	15	11	-	55.5	54.5	52.5	51.0	49.0	47.0	44.5	42.0
الکتروپمپ سانتریفوژ استیل 3D 50-200/15	20	15	-	69.5	68.5	67.0	65.5	63.5	61.5	59.0	56.0
