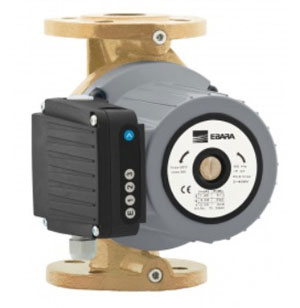

درباره پمپ سیرکولاتور خانگی MR

پمپ سیرکولاتور خانگی MR یا به عبارتی الکتروپمپ خطی سه سرعته که از سری محصولات شرکت ابارا (Ebara) می باشد که از پمپ سیرکولاتور خانگی MR در مصارف خانگی ، سیستم های گرمایش سبک و ... استفاده میشود. جنس بدنه پمپ سیرکولاتور خانگی MR از چدن می باشد و البته از شفت استیل در داخل آن استفاده شده. پمپ سیرکولاتور خانگی MR در سه سرعت MR43 MR53, MR63 تولید می شود و به همین دلیل می تواند راه حل بسیاری از مشکلات مهندسین باشد.

درباره پمپ سیرکولاتور خانگی MR

موارد استفاده پمپ سیرکولاتور خانگی MR

  • سیستم های گرمایش خانگی
  • سیستم های گرمایش پکیج و ساختمان

اجزاء پمپ سیرکولاتور خانگی MR

  • پوسته
  • پروانه
  • شفت
  • یاتاقان

لیست قیمت پمپ ابارا سری MR

کاتالوگ پمپ ابارا سری MR

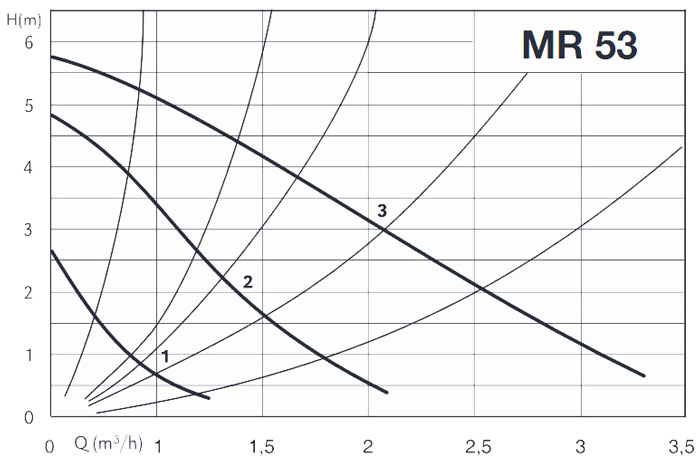

نمودار کار پمپ سیرکولاتور خانگی MR

در نمودار زیر می توانید کارکرد پمپ سیرکولاتور خانگی MR را مشاهده نمایید.


نمودار کار پمپ سیرکولاتور خانگی MR

نمودار کار پمپ سیرکولاتور خانگی MR

جدول فنی پمپ سیرکولاتور خانگی MR

مشخصلت فنی پمپ سیرکولاتور خانگی MR در جداول زیر آورده شده است.

موتور


دور موتور

سه سرعته قابل تنظیم

کلاس عایقبندی

H

درجه محافظت

IP 42

خازن

توکار

فرکانس

50

جنس پوسته

چدن

پایه نگهدارنده

چدن

پمپ


مشخصات سیال

نوع مایع

آب تمیز

حداکثر دما

60

حداکثر فشار

6

ساختار

پروانه

سانتریفیوژ بسته

نوع آببندی

مکانیکال سیل

یاتاقان

بلبرینگ دورو بسته

اتصالات لوله

مکش

1 ¼ (JE , JEX)

1 (JES , JESX)

رانش

1

جنس

پوسته

استیل 304

پروانه

استیل  304 تکنوپلیمر ،

کاسه سیل

استیل 304

سیل مکانیکی

Ceramic/Carbon/NBR

شفت

استیل 303

واسطه

آلومینیوم استیل 304 ،

جدول فنی


MODEL

ABSORBED WATT

ABSORBED CURRENT

SWITCH

I/min

Q= Capacity

POSITION

R.P.M

5

10

15

20

30

40

50

60

m/h

0.3

0.6

0.9

1.2

1.8

2.4

3.0

3.6

H=Total head

پمپ سیرکولاتور خانگی MR 43

40

0.18

1

1150



2.7

2.0

1.4

0.9

0.3

-

-

-

55

0.24

2

1550



3.7

3.3

2.8

2.3

1.2

0.3

-

-

71

0.30

3

1950



4.3

3.9

3.6

3.2

2.6

1.8

1.0

0.3

پمپ سیرکولاتور خانگی MR 53

56

0.26

1

950



3.2

2.3

1.6

1.0

0.3

-

-

-

78

0.35

2

1400



4.7

4.0

3.5

.0

1.9

0.9

-

-

104

0.45

3

1850



5.4

5.0

4.7

4.4

3.7

2.7

1.5

0.5

پمپ سیرکولاتور خانگی MR 63

60

0.27

1

1050



3.6

2.6

2.0

1.3

0.5

-

-

-

83

0.37

2

1400



5.3

4.6

4.0

3.4

2.3

1.3

0.4

-

110

0.48

3

1800



5.9

5.5

5.2

4.7

4.0

3.3

2.3

1.2



مشخصات کلی
کیلووات (kw)
40 تا 110
اسب بخار (hp)
جنس بدنه
چدن
تعداد فاز
تک فاز
ارتفاع آبدهی
5.9 متر
میزان آبدهی
60
ورودی (inch)
خروجی (inch)
کشور سازنده
ایران
سایر مشخصات
